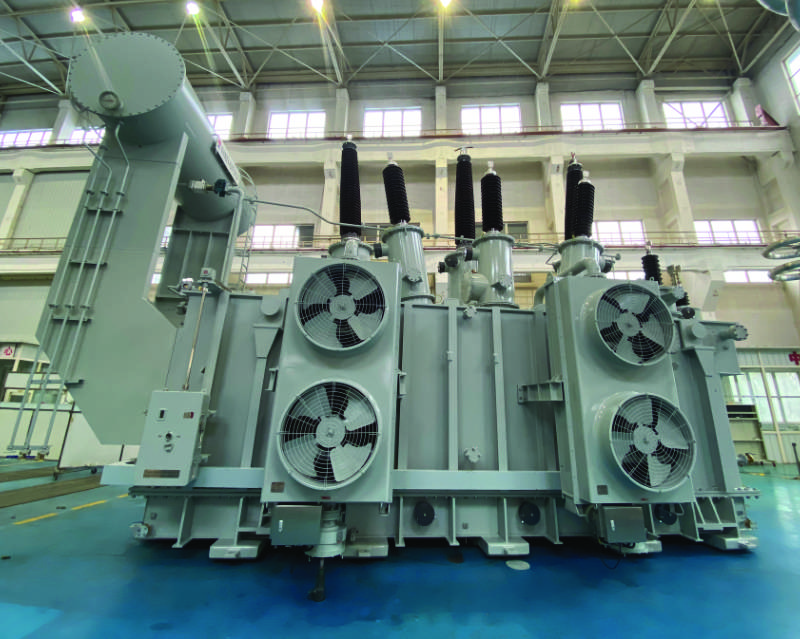

OSFPSZ-360000/230自耦電力變壓器
????
230kV自耦電力變壓器設計上采用先進的歐洲計算軟件，集電場、磁場、溫度場和機械場四場合一，對變壓器進行優化設計，并采用世界上先進的繞組型式保證其制造工藝簡單可靠，保證繞組導線的設計性能，在保證其機械強度同時又增加了其散熱能力，達到了無局放的優秀水平。變壓器性能符合歐洲能效標準和中國能效標準。
針對變壓器的特殊用途和嚴格的阻抗要求，精確調整各繞組布置位置，來匹配特殊的運行工況。變壓器設立單獨的調壓繞組，從而使繞組處在各種分接時，各側繞組的安匝不平率趨于最小，從設計上防止產生大的軸向短路力。高壓繞組采用軸向兩路并聯, 簡化了端部絕緣結構和減小了軸向短路力，既節約了絕緣材料，又提高了變壓器的可靠性。
